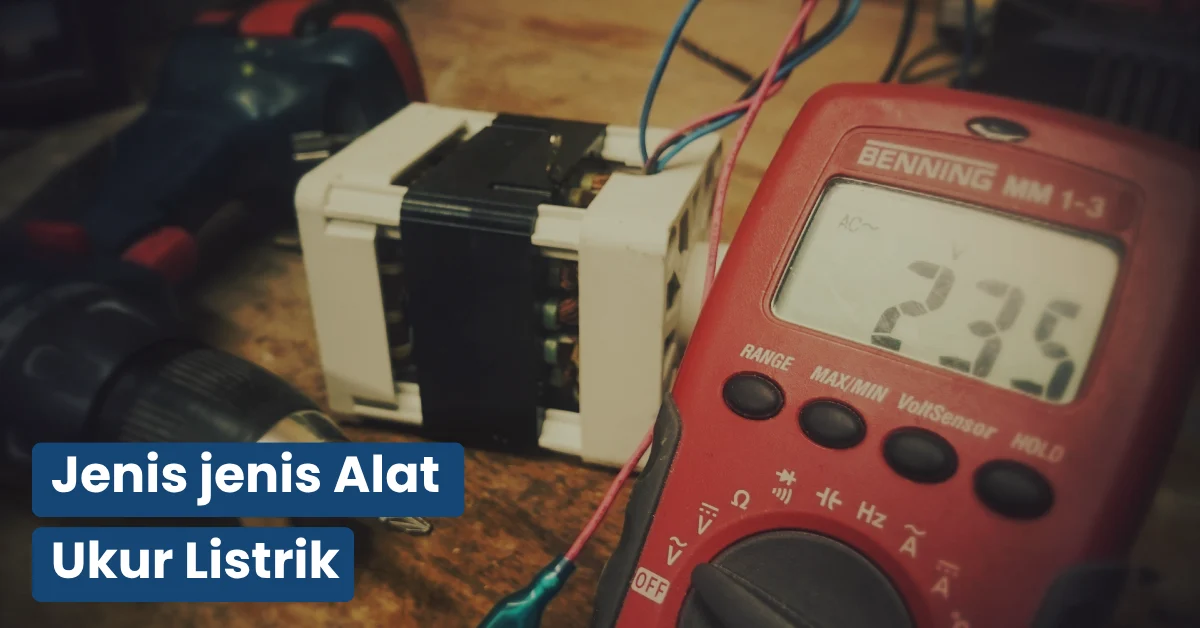

Jenis Jenis Alat Ukur Listrik untuk Profesional & DIY
Kelistrikan adalah energi yang tidak kasat mata namun memiliki potensi bahaya yang sangat tinggi. Bagi seorang teknisi, kontraktor kelistrikan, maupun penggemar instalasi kelistrikan rumah do-it-yourself (DIY), menebak keberadaan arus atau tegangan hanya dengan mengandalkan insting atau sekadar menggunakan tespen adalah tindakan yang sangat berisiko. Anda membutuhkan instrumen pengujian presisi untuk mendiagnosis masalah, mengukur beban daya, dan memastikan instalasi mematuhi standar keamanan (PUIL).
Memahami berbagai jenis jenis alat ukur listrik dan spesifikasi teknisnya bukan sekadar pelengkap, melainkan kompetensi wajib untuk melakukan troubleshooting secara akurat. Kesalahan dalam memilih alat, misalnya menggunakan multimeter standar untuk mengukur arus kejut (inrush current) pada motor kompresor industri, dapat menyebabkan alat meledak dan membahayakan keselamatan operator.
Panduan komprehensif ini akan mengupas tuntas berbagai instrumen ukur kelistrikan, prinsip kerja mekanis dan elektroniknya, parameter standar keselamatan (CAT Rating), hingga tips perawatan praktis di lapangan kerja.
1. Multimeter (Avometer)
Multimeter, atau yang sering disebut Avometer (Ampere, Volt, Ohm), adalah perkakas ukur paling esensial yang wajib ada di dalam kotak perkakas teknisi mana pun. Alat ini menggabungkan beberapa fungsi pengukuran dasar ke dalam satu unit portabel.
Multimeter Analog vs Digital
- Multimeter Analog: Menggunakan jarum penunjuk (microammeter) dan skala ukur melengkung. Unggul dalam membaca fluktuasi tegangan yang bergerak cepat, namun rawan terhadap kesalahan paralaks (kesalahan sudut pandang mata saat membaca angka) dan sensitif terhadap benturan mekanis.
- Multimeter Digital (DMM): Menampilkan nilai ukur secara presisi pada layar LCD. DMM modern memiliki impedansi masukan (input impedance) yang sangat tinggi (biasanya 10 MegaOhm), sehingga tidak membebani sirkuit yang sedang diukur.
Spesifikasi Fitur True RMS (Root Mean Square)
Banyak teknisi pemula bingung memilih antara multimeter standar dan True RMS. Multimeter standar (Averaging) hanya akurat saat mengukur gelombang sinus murni (pure sine wave). Namun, di era modern ini, sirkuit kelistrikan banyak dipenuhi oleh beban non-linier seperti inverter motor, lampu LED, dan power supply komputer yang menghasilkan gelombang terdistorsi. Multimeter True RMS menggunakan perhitungan matematis kompleks untuk mengukur nilai efektif dari gelombang yang cacat secara akurat, mencegah Anda dari kesalahan diagnosa penurunan tegangan (voltage drop).
2. Tang Ampere (Clamp Meter)
Tang ampere (clamp meter) memecahkan masalah terbesar dalam pengukuran arus: keharusan memutus kabel dan menyambungkan alat ukur secara seri. Dengan bentuk rahang capit di ujungnya, alat ini adalah sahabat terbaik mekanik dan teknisi lapangan.
Prinsip Kerja Induksi Elektromagnetik
Rahang tang ampere berfungsi sebagai inti trafo (transformator) sekunder. Saat rahang dijepitkan mengelilingi satu kabel konduktor aktif (kabel fasa saja, bukan kabel fasa dan netral sekaligus), medan magnet yang dihasilkan oleh arus yang mengalir di kabel tersebut akan menginduksi arus kecil di dalam rahang, yang kemudian dikonversi menjadi angka ukur di layar.
AC vs DC Clamp Meter
- AC Clamp Meter: Hanya mengandalkan prinsip transformator arus biasa. Sangat ideal untuk mengukur beban kelistrikan bangunan, kompresor AC, atau motor induksi.
- DC Clamp Meter (Hall Effect Sensor): Mengukur arus searah (DC), seperti pada instalasi panel surya (PLTS), aki alat berat, atau sirkuit otomotif, membutuhkan teknologi khusus karena arus DC tidak menghasilkan medan magnet bolak-balik. Tang ampere DC menggunakan Hall Effect Sensor di dalam rahangnya untuk mendeteksi fluks magnet statis.
Skenario Lapangan: Mendiagnosis Parasitic Draw Saat mendiagnosis aki mobil yang sering tekor, Anda dapat menjepitkan tang ampere DC beresolusi tinggi pada kabel negatif aki saat kondisi mesin mati total. Jika layar menunjukkan arus bocor di atas 50mA (0.05A), itu menandakan adanya perangkat kelistrikan (parasitic draw) yang terus menyedot daya secara tidak normal.
3. Megger (Insulation Tester)
Megohmmeter, atau lebih dikenal dengan sebutan Megger, digunakan secara spesifik untuk mengukur tahanan isolasi (lapisan pembungkus) pada kabel listrik, generator, dan gulungan dinamo motor listrik.
Standar Tegangan Uji (Test Voltage)
Berbeda dengan ohmmeter pada multimeter biasa yang hanya menggunakan baterai 9V, Megger mampu memproduksi tegangan injeksi arus searah (DC) tingkat tinggi untuk mendeteksi kebocoran mikro pada lapisan isolasi tembaga.
- 250V / 500V: Digunakan untuk menguji kabel instalasi rumah tangga tegangan rendah (220V) atau sirkuit telekomunikasi.
- 1000V / 5000V: Digunakan untuk menguji kabel distribusi daya tegangan menengah, dinamo industri berat, dan gardu listrik.
Jika nilai tahanan isolasi yang terbaca sangat rendah (mendekati nol Ohm), artinya lapisan pelindung kabel telah terkelupas, getas karena panas, atau basah. Mengaliri listrik pada instalasi dengan hasil uji Megger yang buruk berpotensi memicu korsleting (short circuit) fatal dan kebakaran.
4. Earth Tester (Grounding Tester)
Sistem pembumian (grounding/arde) adalah jalur evakuasi utama bagi arus bocor dan sambaran petir. Earth Tester dirancang khusus untuk mengukur seberapa baik resistansi tanah tempat batang arde (ground rod) ditanam.
Nilai Tahanan Standar (Ohm)
Dalam standar instalasi listrik (PUIL), nilai resistansi pembumian yang diizinkan untuk melindungi peralatan sensitif dan nyawa manusia adalah maksimal 5 Ohm (idealnya kurang dari 2 Ohm untuk sistem telekomunikasi). Pengukuran biasanya menggunakan metode 3 kutub (3-pole fall-of-potential method), di mana operator menancapkan dua batang uji tambahan ke tanah pada jarak tertentu dari batang arde utama untuk menganalisis resistivitas lapisan bumi.
5. Wattmeter dan Power Quality Analyzer
Mengukur Voltase dan Ampere secara terpisah belum tentu memberikan nilai daya aktual pada sirkuit arus bolak-balik (AC) karena adanya faktor daya (cos phi).
- Wattmeter: Secara instan mengalikan nilai arus dan tegangan dengan memperhitungkan faktor daya untuk menampilkan konsumsi Daya Aktif yang sebenarnya dalam satuan Watt atau Kilowatt (kW).
- Power Quality Analyzer (PQA): Versi sangat canggih yang digunakan di pabrik. Alat ini menganalisis harmonisa kelistrikan (harmonic distortion), kedipan tegangan (flicker), serta beban daya reaktif (kVAR). Sangat krusial untuk menemukan penyebab mengapa server data sering mati tiba-tiba atau mengapa tagihan listrik pabrik membengkak karena denda faktor daya dari PLN.
6. Oscilloscope (Osiloskop)
Osiloskop adalah alat ukur elektronik yang memvisualisasikan sinyal listrik ke dalam bentuk grafik dua dimensi pada layar (Sumbu Y untuk Tegangan, Sumbu X untuk Waktu).
Ketika sensor kelistrikan pada mobil injeksi (ECU) mengalami putus-nyambung dalam hitungan milidetik, multimeter digital tidak akan sempat merespons perubahannya. Osiloskop mampu menangkap “cacat” atau distorsi pada gelombang sinyal (waveform), frekuensi, dan noise sirkuit secara real-time.
7. Phase Sequence Indicator
Di dunia industri, tegangan disalurkan menggunakan sistem 3-fasa (dikenal dengan jalur R, S, T). Jika teknisi keliru menyambungkan urutan fasa tersebut ke motor induksi (misalnya terpasang R-T-S), motor mesin pabrik, ban berjalan (conveyor), atau kompresor chiller akan berputar mundur (terbalik). Phase Sequence Indicator digunakan sesaat sebelum menyalakan sirkuit utama untuk mendeteksi arah putaran medan magnet, mencegah kerusakan mekanis bernilai ratusan juta rupiah.
Memahami Standar Keselamatan Kelistrikan (CAT Ratings)
Memilih jenis jenis alat ukur listrik tidak boleh sembarangan. Anda wajib memperhatikan Measurement Category (CAT Rating) yang tertulis di bodi instrumen. Standar ini menentukan seberapa besar alat tersebut mampu menahan lonjakan tegangan ekstrem sementara (voltage transients).
- CAT II: Dirancang untuk pengukuran pada perangkat elektronik yang dihubungkan langsung ke stopkontak (televisi, komputer, bor listrik portabel).
- CAT III: Standar wajib bagi instalatir dan kontraktor. Digunakan untuk pengukuran pada instalasi bangunan permanen, panel distribusi utama (PHB), motor listrik tiga fasa, dan sakelar industri.
- CAT IV: Kategori tertinggi untuk utilitas publik. Digunakan pada meteran listrik prabayar (KWh meter luar), jalur distribusi udara, dan instalasi kabel bawah tanah.
Jangan pernah menggunakan multimeter CAT II untuk mendiagnosis panel listrik utama gedung (CAT III), karena lonjakan transien tegangan dapat menembus sirkuit internal alat dan menciptakan ledakan busur api (arc flash).
FAQ
1. Apa perbedaan utama antara multimeter dan tang ampere (clamp meter)?
Multimeter adalah alat ukur universal yang sangat presisi untuk tegangan (Volt) dan hambatan (Ohm), namun jika digunakan untuk mengukur arus listrik besar, sirkuit harus diputus dan disambung secara seri. Tang ampere didesain khusus untuk mengukur arus listrik besar (Ampere) secara aman dan instan dengan cara menjepit kabel tanpa perlu memutus aliran listrik.
2. Apakah menggunakan tespen saja sudah cukup untuk perbaikan listrik di rumah?
Tidak. Tespen (Test Pen) hanya berfungsi sebagai indikator ada atau tidaknya tegangan fasa, bukan sebagai alat ukur. Tespen rentan menyala karena efek tegangan induksi (ghost voltage) dari kabel lain di dekatnya, sehingga dapat menyesatkan diagnosa. Gunakan multimeter untuk memastikan nilai tegangan riil.
Hal ini terjadi karena Anda menjepit dua kabel sekaligus (kabel Fasa dan kabel Netral) yang berada di dalam satu selongsong. Arus yang mengalir pada fasa dan netral memiliki arah yang berlawanan, sehingga medan magnetnya saling meniadakan (cancel out). Anda harus mengupas lapisan luar selongsong dan menjepit hanya satu kabel inti saja.
