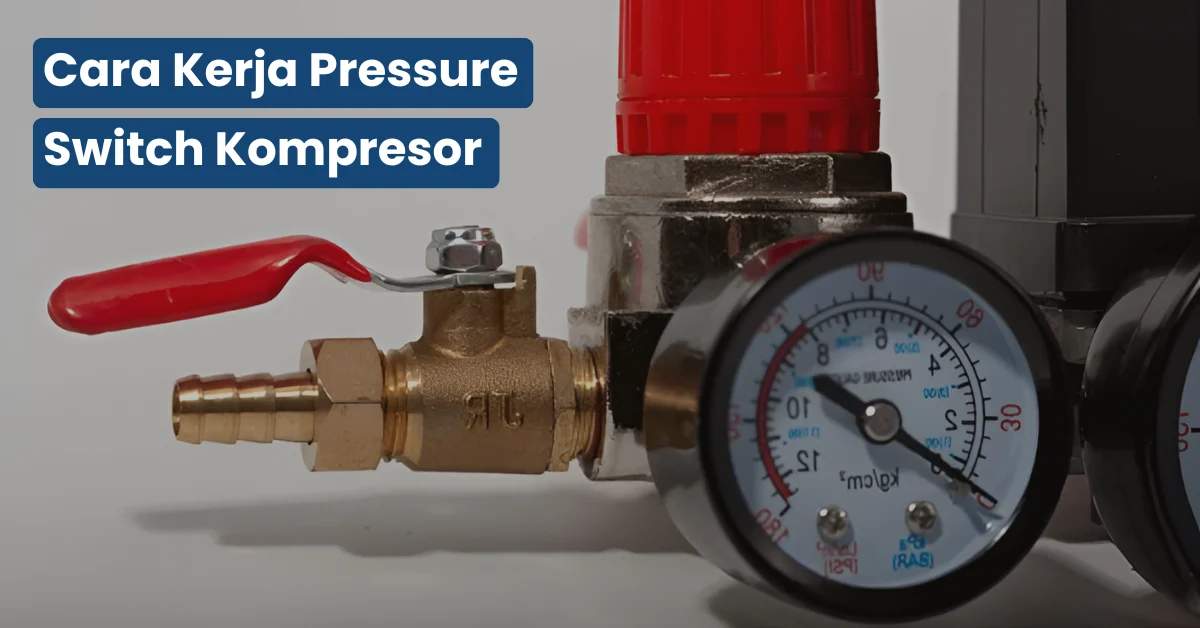

Ini Dia Cara Kerja Pressure Switch Kompresor
Cara kerja pressure switch kompresor adalah dengan mendeteksi tekanan dalam tangki, lalu secara otomatis memutus atau menyambungkan aliran listrik ke motor. Saat tekanan mencapai batas maksimum (cut-off), kompresor berhenti. Saat tekanan turun ke batas minimum (cut-in), kompresor menyala kembali.
Pressure switch adalah komponen penting dalam kompresor yang berfungsi sebagai “pengatur otomatis” kerja mesin.
Tanpa pressure switch:
- kompresor bisa bekerja terus-menerus
- tekanan bisa melebihi batas aman
- risiko kerusakan dan kecelakaan meningkat
Masalah umum yang sering terjadi:
- kompresor tidak berhenti
- tekanan tidak naik maksimal
- mesin sering hidup-mati (short cycling)
Sebagian besar masalah ini berkaitan langsung dengan cara kerja atau setting pressure switch yang tidak tepat. Kami merangkum detail cara kerja dan panduan kalibrasi pressure switch demi keamanan operasional bengkel Anda.
Baca juga : Jenis-jenis Kompresor dan Fungsinya
Cara Kerja Pressure Switch Kompresor
Pressure switch bekerja secara otomatis dengan memantau tekanan udara di dalam tangki kompresor. Ketika tekanan turun hingga batas minimum (cut-in), pressure switch akan menyambungkan arus listrik sehingga motor kompresor menyala. Sebaliknya, saat tekanan mencapai batas maksimum (cut-off), pressure switch memutus aliran listrik dan menghentikan kerja kompresor.
Alur kerjanya dapat dilihat pada tabel berikut.
| Tahapan | Cara Kerja |
|---|---|
| 1. Tekanan mencapai cut-in | Pressure switch menyambungkan arus listrik ke motor kompresor. |
| 2. Kompresor mengisi udara | Motor bekerja mengompresi udara ke dalam tangki sambil pressure switch memantau tekanan. |
| 3. Tekanan mencapai cut-off | Pressure switch memutus aliran listrik sehingga kompresor berhenti. |
| 4. Udara digunakan | Tekanan di dalam tangki berangsur turun selama udara dipakai. |
| 5. Tekanan kembali ke cut-in | Pressure switch mengaktifkan kembali motor dan siklus berulang secara otomatis. |
Komponen Utama Pressure Switch
Pressure switch terdiri dari beberapa komponen yang bekerja bersama untuk mengatur tekanan udara.
| Komponen | Fungsi |
|---|---|
| Diafragma / Pressure Sensor | Mendeteksi perubahan tekanan udara di dalam tangki. |
| Pegas (Spring) | Menentukan batas tekanan cut-in dan cut-off. |
| Kontak Listrik | Menyambungkan atau memutus arus listrik ke motor kompresor. |
| Adjusting Screw | Digunakan untuk mengatur tekanan kerja sesuai kebutuhan. |
Baca juga : Komponen Kompresor dan Fungsinya
Tips Setting Pressure Switch yang Benar
1. Pahami Cut-In dan Cut-Off
Sebelum melakukan penyetelan, pahami dua istilah utama berikut.
| Istilah | Keterangan |
|---|---|
| Cut-In | Tekanan saat kompresor mulai menyala. |
| Cut-Off | Tekanan saat kompresor berhenti secara otomatis. |
Sebagai contoh, kompresor dapat diatur dengan cut-in 6 bar dan cut-off 8 bar agar tekanan tetap stabil.
2. Sesuaikan dengan Spesifikasi Kompresor
Jangan mengatur tekanan melebihi kapasitas yang direkomendasikan pabrikan. Pengaturan yang terlalu tinggi dapat meningkatkan risiko overpressure dan mempercepat kerusakan komponen.
3. Gunakan Pressure Gauge sebagai Acuan
Pastikan pressure gauge masih akurat agar hasil penyetelan sesuai dengan tekanan sebenarnya.
4. Lakukan Penyesuaian Secara Bertahap
Putar baut penyetel sedikit demi sedikit, kemudian uji kembali tekanan setelah setiap perubahan. Cara ini membantu memperoleh hasil yang lebih presisi.
5. Pastikan Tidak Ada Kebocoran
Kebocoran pada selang, fitting, atau tangki membuat pressure switch bekerja lebih sering sehingga mempercepat keausan komponen.
Baca juga: Cara Membaca Pressure Gauge dengan Benar
Tips Agar Pressure Switch Lebih Awet
- hindari penggunaan di lingkungan lembap
- bersihkan dari debu secara berkala
- jangan sering mengubah setting tanpa kebutuhan
- gunakan sesuai kapasitas kompresor
Baca juga : Cara Menggunakan Kompresor yang Benar
Kesalahan yang Harus Dihindari
| Kesalahan | Dampak |
|---|---|
| Mengatur tekanan terlalu tinggi | Risiko overpressure dan kerusakan tangki meningkat. |
| Salah mengatur cut-in dan cut-off | Kompresor sering hidup-mati (short cycling) atau tekanan tidak stabil. |
| Mengabaikan kebocoran sistem | Pressure switch bekerja lebih sering dan umur komponen menjadi lebih pendek. |
| Terlalu sering mengubah setting | Tekanan kerja menjadi tidak konsisten dan sulit dikalibrasi. |
| Tidak memeriksa pressure gauge | Pengaturan tekanan menjadi tidak akurat sehingga memengaruhi performa kompresor. |
FAQ Seputar Pressure Switch Kompresor
Apa fungsi pressure switch pada kompresor?
Pressure switch berfungsi mengatur kapan kompresor harus menyala dan berhenti secara otomatis berdasarkan tekanan udara di dalam tangki. Komponen ini membantu menjaga tekanan tetap stabil sekaligus melindungi sistem dari overpressure.
Apa yang dimaksud dengan cut-in dan cut-off?
Cut-in adalah tekanan saat pressure switch mengaktifkan motor kompresor, sedangkan cut-off adalah tekanan saat pressure switch mematikan motor karena tekanan maksimum telah tercapai.
Mengapa kompresor sering hidup dan mati sendiri?
Kondisi ini biasanya terjadi karena pengaturan cut-in dan cut-off terlalu berdekatan, adanya kebocoran pada sistem udara, atau pressure switch mulai mengalami kerusakan.
Apakah pressure switch bisa disetel sendiri?
Bisa, selama mengikuti spesifikasi yang direkomendasikan oleh pabrikan kompresor. Pengaturan yang tidak sesuai dapat menyebabkan tekanan tidak stabil atau meningkatkan risiko kerusakan pada sistem.
Apa tanda pressure switch kompresor bermasalah?
Pressure switch yang bermasalah dapat ditandai dengan kompresor tidak mau berhenti, tidak mau menyala kembali, tekanan udara tidak mencapai batas yang diinginkan, atau mesin terlalu sering hidup dan mati dalam waktu singkat.
Pressure switch adalah komponen kunci yang mengatur kerja otomatis kompresor. Dengan memahami cara kerja dan cara setting yang benar, Anda bisa menjaga tekanan tetap stabil, meningkatkan efisiensi, dan menghindari kerusakan mesin.
Penggunaan pressure switch yang tepat bukan hanya soal kenyamanan, tetapi juga menyangkut keamanan sistem secara keseluruhan.
