Bagi seorang mekanik, operator bubut, atau penggemar modifikasi otomotif (do-it-yourself), tidak ada mimpi buruk yang lebih menakutkan daripada batang tap patah tertinggal di dalam lubang blok mesin. Mengingat material tapping tool terbuat dari baja High-Speed Steel (HSS) yang sangat keras dan getas, mengebornya untuk mengeluarkannya hampir mustahil dilakukan dengan mata bor biasa. Anda sering kali harus menghancurkannya secara perlahan menggunakan center punch atau membawa blok mesin ke bengkel Electrical Discharge Machining (EDM) dengan biaya yang mahal.

Tragedi patahnya alat pembuat ulir ini 90% disebabkan oleh kesalahan operator: entah karena salah memilih ukuran mata bor, mengabaikan pelumasan, atau tidak memahami spesifikasi alat yang sedang dipegangnya.

Untuk menghindari bencana mekanis ini, Anda harus memahami alat ini dari level fundamental. Panduan teknis komprehensif ini akan membedah secara tuntas fungsi tap, perbedaannya berdasarkan bentuk alur pembuangan gram (flute), rumus wajib ukuran mata bor, hingga teknik pemutaran yang membedakan hasil kerja mekanik amatir dan teknisi fabrikasi profesional.

Apa itu Tap?

Dalam dunia rekayasa manufaktur dan perbengkelan, Tapping Tool (sering hanya disebut Alat Tap) adalah sebuah perkakas potong silindris berbahan baja keras (HSS atau Carbide) yang memiliki ulir pemotong dan alur memanjang (flute) pada badannya.

Banyak pemula yang sering tertukar antara Tap dan Senai (Die).

Tap dirancang khusus untuk memotong dan membentuk ulir dalam (internal threading) pada sebuah lubang, seperti ulir di dalam mur atau lubang blok mesin.
Senai (Die) digunakan untuk membuat ulir luar (external threading) pada benda silindris pejal, seperti membuat bentuk baut dari sebatang besi as bulat.

Perkakas tap dioperasikan dengan cara diputar masuk ke dalam lubang yang ukurannya sudah disesuaikan sebelumnya. Saat diputar, gigi pemotong pada tap akan mengikis dinding lubang sedikit demi sedikit untuk membentuk profil ulir yang presisi.

Fungsi Tap

Sebagai instrumen esensial dalam kategori macam macam perkakas bengkel, fungsi tap tidak hanya terbatas pada pembuatan mur baru. Di lapangan, fungsinya mencakup berbagai skenario kritis pemeliharaan mesin:

1. Membuat Ulir Baru (New Threading)

Ini adalah fungsi utama alat tap. Setelah Anda membuat lubang polos pada pelat logam, sasis kendaraan, atau komponen mekanis, alat tap digunakan untuk mengonversi dinding lubang polos tersebut menjadi jalur ulir yang siap menerima baut pengikat (fastener).

2. Memperbaiki Ulir yang Rusak (Thread Chasing / Repair)

Sering kali mekanik menghadapi masalah ulir lubang baut yang slek (aus), rusak akibat baut patah, atau ulir yang tertutup oleh kotoran kerak logam dan lem baut (threadlocker). Alat tap dapat dimasukkan perlahan ke dalam lubang lama ini untuk mengikis kembali jalur ulir yang aus (re-threading), merapikan profil ulir, dan membersihkan gram kotoran yang menyumbat tanpa membesarkan diameter lubang secara signifikan.

3. Modifikasi Over-Size Baut

Jika ulir lama sudah benar-benar hancur (dol), Anda tidak bisa lagi menggunakan ukuran baut yang sama. Fungsi tap digunakan untuk melakukan tap over-size. Lubang yang dol akan dibor dengan diameter yang lebih besar, kemudian di-tap menggunakan alat tap ukuran di atasnya (misalnya dari lubang ulir M8 yang rusak, dibesarkan menjadi lubang ulir M10).

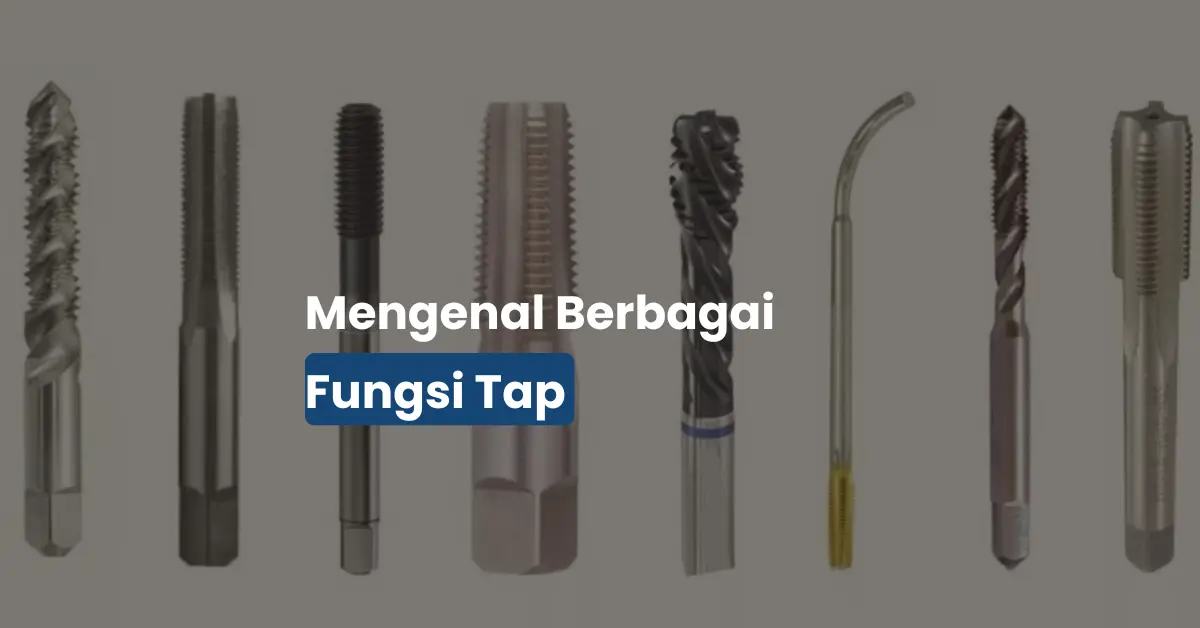

Jenis-Jenis Tapping Tool

Menggunakan alat tap yang salah untuk jenis lubang yang salah adalah penyebab utama patahnya tool. Alat tap dibagi menjadi dua kategori besar: Hand Tap (Manual) dan Machine Tap (Mesin).

A. Hand Tap (Tap Tangan)

Dioperasikan menggunakan perkakas pemutar manual (Tap Wrench). Umumnya dijual dalam 1 set yang terdiri dari 3 buah tap dengan bentuk ujung yang berbeda. Anda harus menggunakannya secara berurutan:

Taper Tap (Tap No. 1 / Ujung Tirus): Memiliki tingkat ketirusan ujung paling panjang (8 hingga 10 ulir). Fungsinya sebagai ujung tombak untuk memulai pemotongan ulir agar tap masuk dengan lurus (centering) dan tidak miring.
Plug Tap (Tap No. 2 / Ujung Menengah): Memiliki ketirusan menengah (3 hingga 5 ulir). Digunakan setelah Taper Tap untuk memperdalam dan memperjelas profil ulir yang sudah terbentuk.
Bottoming Tap (Tap No. 3 / Ujung Rata): Hanya memiliki 1 hingga 1.5 ulir tirus di ujungnya. Fungsinya untuk menyentuh dasar lubang buntu (blind hole) dan memastikan ulir terbentuk sempurna hingga ke dasar lubang. Jangan pernah memulai membuat lubang baru menggunakan Bottoming Tap karena dipastikan akan langsung miring dan patah.

B. Machine Tap (Tap Mesin)

Digunakan pada mesin bor duduk, mesin milling, atau CNC. Karena berputar tanpa henti, alat ini didesain memiliki sistem pembuangan tatal/gram (chip evacuation) yang otomatis.

Spiral Point Tap (Gun Tap): Memiliki ujung serong yang mendorong tatal pemotongan ke arah bawah (ke depan). Hanya boleh digunakan untuk lubang tembus (through hole) agar tatal bisa jatuh ke bawah. Jika digunakan pada lubang buntu, tatal akan menumpuk di dasar, menahan tap, dan membuatnya patah.
Spiral Flute Tap: Memiliki alur berpilin seperti mata bor biasa. Fungsinya menarik tatal pemotongan ke arah atas (keluar dari lubang). Sangat wajib digunakan untuk membuat ulir pada lubang buntu (blind hole).

Roll Tap / Form Tap

Ada satu teknologi tap tingkat lanjut yang jarang diketahui awam, yaitu Roll Tap atau Forming Tap. Alat ini sama sekali tidak memotong material, sehingga tidak menghasilkan gram/tatal besi sedikit pun. Ia bekerja dengan cara “menekan dan membentuk” (deformasi plastis) dinding lubang hingga menjadi ulir. Ulir yang dihasilkan Roll Tap jauh lebih kuat dan anti-aus. Namun, alat ini hanya bisa digunakan pada logam lunak (seperti aluminium, kuningan, atau baja lunak) dan membutuhkan ukuran mata bor yang sangat presisi dan berbeda dari tap potong biasa.

Cara Kerja Tapping Tool dan Rumus Mata Bor Wajib

Keberhasilan fungsi tap sangat bergantung pada satu persiapan krusial: Ukuran lubang bor harus benar.

Jika Anda mengebor lubang terlalu kecil, beban gesek alat tap akan terlampau berat dan tap akan patah. Jika lubang terlalu besar, ulir yang terbentuk akan tipis, dangkal, dan baut akan langsung dol (lepas) saat dikencangkan.

Rumus Diameter Mata Bor untuk Tap (Tap Drill Size Formula)

Bagi para insinyur fabrikasi, rumus universal untuk menentukan ukuran mata bor sistem metrik (M) adalah:

Diameter Mata Bor=Diameter Tap-Kisar Ulir (Pitch)

Contoh Kasus Lapangan:

Anda ingin membuat ulir M8 x 1.25 (Artinya diameter luar baut 8 mm, dengan jarak antar puncak ulir 1.25 mm).

Maka ukuran mata bor yang harus Anda siapkan dari materi [cara menggunakan mesin bor] adalah:

8.00mm-1.25mm=6.75mm.

Jika mata bor 6.75 mm sulit dicari di pasaran, Anda bisa membulatkannya ke batas toleransi aman, yaitu menggunakan mata bor 6.8 mm. Jangan pernah menggunakan mata bor 7.0 mm karena ulirnya akan hancur.

Teknik Pemutaran (Chip Breaking)

Saat Anda memutar tap secara manual menggunakan Tap Wrench, Anda tidak boleh memutarnya terus-menerus searah jarum jam.

Putar tap 1/2 atau 1 putaran penuh ke arah depan (searah jarum jam). Anda akan merasakan hambatan pemotongan.
Kemudian, putar balik 1/4 hingga 1/2 putaran ke arah belakang (berlawanan jarum jam) hingga Anda mendengar atau merasakan bunyi “klik” pelan.
Fungsi putaran balik ini adalah untuk mematahkan tatal besi yang panjang (chip breaking) agar tatal tersebut rontok ke dalam alur (flute) dan tidak menyumbat gigi potong. Ulangi siklus maju-mundur ini hingga menembus material.

Material yang Bisa Dikerjakan dengan Tapping Tool

Hampir semua material padat dapat dibuatkan ulir, namun karakteristik material menentukan pemilihan jenis HSS (High-Speed Steel) pada alat tap:

Logam Lunak (Aluminium, Tembaga, Kuningan, Bronze): Material ini cenderung menghasilkan tatal panjang yang lengket (gummy). Sangat disarankan menggunakan tap dengan alur spiral (Spiral Flute) agar tatal tidak menyumbat ulir, atau menggunakan Roll Tap tanpa pemotongan.
Baja Karbon, Besi Cor (Cast Iron), dan Besi Siku: Menghasilkan tatal berbentuk serbuk atau kepingan pendek. Tap lurus (Straight Flute Hand Tap) berbahan HSS standar sangat ideal untuk pekerjaan ini.
Baja Tahan Karat (Stainless Steel) dan Titanium: Material ini bersifat work-hardening (semakin digesek akan semakin keras). Anda tidak boleh menggunakan tap HSS biasa. Anda wajib menggunakan tap berbahan paduan HSS-E (Cobalt) atau Carbide untuk mencegah tap gosong dan aus dalam hitungan detik.

Tips Memilih Tapping Tool yang Tepat

Agar alat tap Anda awet dan tidak menjadi benda mati di dalam blok mesin, perhatikan tiga prinsip troubleshooting berikut:

Analisis Jenis Lubang (Tembus vs Buntu)

Jika Anda membuat ulir pada lubang tembus (Through Hole), gunakan Gun Tap (ujung miring) atau Straight Flute. Jika lubang buntu (Blind Hole), mutlak gunakan Spiral Flute Tap agar serpihan tatal terangkat keluar seperti efek mata bor.

Jangan Pelit Pelumas Pemotong (Tapping Fluid)

Gesekan antara HSS dan baja menghasilkan panas ekstrem dan keausan abrasif. Jangan pernah men-tap dalam keadaan kering. Gunakan cairan khusus pemotong besi atau cutting oil. Jika tidak ada, Anda bisa mencari referensi [jenis cairan pendingin (coolant)] atau menggunakan campuran oli mesin dan sedikit solar. Jangan gunakan WD-40 standar karena fungsinya adalah pelarut karat, bukan pelumas beban tekan berat (extreme pressure).

Kesejajaran (Perpendicularity)

Lakukan penyetelan dengan siku presisi (try square) sebelum memutar alat tap masuk. Jika posisi tap miring di 2 ulir pertama, seluruh ulir ke bawah akan ikut miring, membuat kepala baut tidak akan bisa duduk rata pada permukaan benda kerja saat dikencangkan.

FAQ

1. Kenapa alat tap saya sering sekali patah saat digunakan?

Ada tiga penyebab utama: Anda mengebor lubang pilot terlalu kecil dari rumus standarnya, Anda tidak memberikan pelumas atau cairan pendingin (coolant), atau Anda memutarnya terus-menerus ke depan tanpa melakukan putaran mundur (reversal) untuk mematahkan serpihan tatal besi, sehingga alat macet dan patah karena torsi paksa tangan Anda.

2. Apa yang harus dilakukan jika batang tap patah dan tertinggal di dalam lubang blok mesin?

Jangan pernah mencoba mengebornya dengan mata bor besi biasa, karena mata bor Anda yang akan hancur (baja tap jauh lebih keras). Gunakan alat khusus bernama Tap Extractor (yang memiliki cakar baja untuk masuk ke dalam celah flute alat tap), gunakan tang runcing jika ada bagian patahan yang menonjol, atau gunakan las TIG untuk menempelkan mur pada sisa patahan sebelum memutarnya. Solusi terakhir adalah membawanya ke jasa bongkar EDM (Spark Erosion).

3. Bolehkah menggunakan alat tap mesin pada gagang tap manual?

Bisa, namun membutuhkan keahlian ekstra. Tap mesin umumnya didesain tanpa ujung tirus panjang (taper), sehingga sangat sulit untuk menyeimbangkan posisinya agar tetap lurus tegak lurus pada 1 putaran pertama jika diputar dengan tangan. Jika miring, ulir akan cacat.

4. Apakah ukuran mata bor untuk tap material plastik sama dengan material besi?

Secara teori sama. Namun material plastik dan nilon memiliki sifat spring-back (kembali menyusut setelah dibor). Untuk material plastik tebal, sering kali disarankan untuk membesarkan ukuran mata bor sekitar 0.1 mm dari rumus standar metrik agar gesekan alat tap tidak melelehkan dinding plastik akibat panas berlebih.
