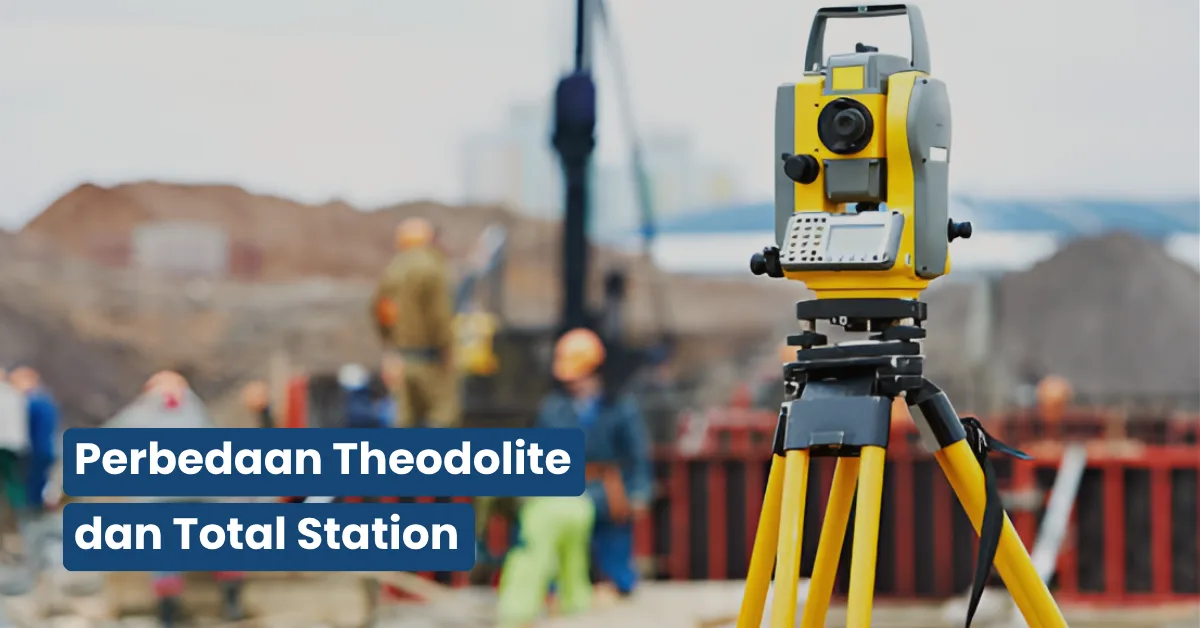

Perbedaan Theodolite dan Total Station

Dalam setiap proyek konstruksi sipil, rekayasa geomatika, pemetaan lahan (land surveying), hingga penentuan titik pondasi bangunan bertingkat, akurasi data spasial adalah penentu keberhasilan struktur. Deviasi pengukuran sudut dan jarak sekecil beberapa milimeter pada tahap stake-out (penentuan titik pancang) dapat merambat menjadi kegagalan konstruksi skala besar saat proses pemasangan baja struktural atau pengecoran kolom beton dimulai.

Dua instrumen utama yang menjadi andalan para surveyor profesional dan kontraktor di lapangan adalah Theodolite dan Total Station. Meskipun sekilas memiliki bentuk optik dan tripod yang serupa, keduanya berada pada generasi teknologi yang berbeda secara fundamental. Mengetahui perbedaan theodolite dan total station membantu Anda menentukan pilihan alat yang paling efisien, menghindari pemborosan anggaran sewa atau beli, serta mengoptimalkan jam kerja teknisi di lokasi proyek.

Panduan teknis ini mengulas tuntas arsitektur mekanis dan optik, mekanisme Electronic Distance Measurement (EDM), kemampuan kalkulasi koordinat, perbandingan spesifikasi, hingga panduan perawatan kedua instrumen survey tersebut.

1. Memahami Konsep Dasar dan Prinsip Kerja

Sebelum membandingkan fitur-fiturnya secara spesifik, penting untuk memahami batasan fungsional dasar dari masing-masing alat ukur tanah ini.

Theodolite

Instrumen optik-mekanis presisi yang dirancang secara khusus untuk mengukur sudut horizontal (azimut) dan sudut vertikal (zenit/elevasi). Theodolite konvensional tidak memiliki modul elektronik bawaan untuk membaca jarak linier secara otomatis; pengukuran jarak harus dibantu secara manual menggunakan pita ukur baja atau rumus optik takimetri (stadia hairs).

Total Station

Integrasi mutakhir antara electronic theodolite, unit pengukur jarak elektronik (Electronic Distance Meter / EDM), mikroprosesor komputer, dan memori penyimpanan digital internal. Instrumen ini mampu mengukur sudut dan jarak secara simultan, lalu mengonversinya secara real-time menjadi koordinat tiga dimensi (X, Y, Z atau Easting, Northing, Elevation).

2. Manual vs Electronic Distance Measurement (EDM)

Perbedaan teknologi terbesar yang memisahkan kedua instrumen survey ini terletak pada cara keduanya memperoleh data jarak antara instrumen dan target.

Metode Takimetri pada Theodolite

Pada theodolite optik maupun theodolite digital (DT), pengukuran jarak mengandalkan benang silang stadia (stadia hairs) di dalam lensa teropong. Surveyor membaca selisih benang atas dan benang bawah pada rambu ukur (leveling rod), lalu mengalikannya dengan konstanta instrumen (umumnya 100).

Kelemahannya adalah rentan terhadap kesalahan pembacaan visual (human error), pembiasan udara panas fatamorgana (heat shimmer), serta jangkauan efektif yang sangat terbatas (biasanya di bawah 100 hingga 150 meter).

Mekanisme EDM pada Total Station

Total Station memancarkan gelombang inframerah atau gelombang laser termodulasi langsung ke arah prisma pemantul (reflector prism) atau langsung ke permukaan benda kerja (reflectorless mode).

• Prinsip Phase-Shift / Time-of-Flight: Unit EDM menghitung jeda waktu pantulan atau pergeseran fase gelombang untuk menghasilkan nilai jarak miring (slope distance), jarak datar (horizontal distance), dan beda tinggi (vertical height) dalam fraksi detik.
• Rentang & Akurasi: Mampu membaca jarak hingga 3.000 – 5.000 meter menggunakan prisma tunggal dengan tingkat deviasi hanya 2 mm + 2 mm.

3. Perbandingan Spesifikasi

Memahami parameter teknis instrumen di atas kertas memudahkan kontraktor dalam menyesuaikan kebutuhan spesifikasi peralatan dengan Terms of Reference (TOR) proyek.

4. Pengolahan Data Lapangan dan Integrasi Software Desain

Efisiensi biaya proyek modern sangat ditentukan oleh kecepatan transfer data lapangan ke studio perancangan (BIM dan CAD).

Alur Kerja Theodolite

1. Operator membaca skala piringan horizontal dan vertikal melalui mikrometer optik atau layar LCD monokrom.
2. Asisten lapangan mencatat angka sudut dan bacaan benang rambu ukur ke dalam buku ukur (field book).
3. Data dibawa ke kantor proyek untuk dihitung secara manual menggunakan kalkulator atau lembar kerja Excel guna mencari nilai beda tinggi dan koordinat poligon.
4. Potensi kesalahan tulis atau salah ketik (transcription error) sangat tinggi.

Alur Kerja Total Station

1. Operator membidik prisma atau fitur bangunan, menekan tombol Measure, dan instrumen langsung menampilkan koordinat absolut (E, N, Z).
2. Data tersimpan di memori internal berkapasitas puluhan ribu titik beserta atribut deskripsi (code).
3. Di akhir shift kerja, data dapat diekspor langsung dalam format file DXF, CSV, atau LandXML melalui kabel USB atau koneksi nirkabel.
4. File dapat langsung dibuka di software pemodelan seperti AutoCAD Civil 3D untuk pembuatan garis kontur (topographic surface) seketika.

5. Menentukan Instrumen yang Tepat untuk Proyek

Memilih alat bukan soal mencari yang paling canggih, melainkan mencari yang paling tepat guna dan hemat biaya (cost-effective).

Kapan Menggunakan Theodolite?

• Pekerjaan Bowplank dan Kolom Bangunan Sederhana: Menentukan sudut siku-siku 90° pada pondasi rumah tinggal atau ruko 2–3 lantai.
• Pengecekan Ketegakan Vertikal (Plumbing): Memeriksa kelurusan tiang baja, dinding bekisting, atau tiang pancang menggunakan theodolite digital sudah lebih dari cukup.
• Proyek dengan Anggaran Terbatas: Biaya sewa atau pembelian unit theodolite digital jauh lebih terjangkau dibandingkan unit Total Station.

Kapan Total Station Menjadi Pilihan Mutlak?

• Pemetaan Topografi Skala Luas: Pemetaan kontur lahan ratusan hektar untuk perkebunan, jalan tol, atau area pertambangan.
• Konstruksi Infrastruktur Berat & Jembatan: Menentukan titik koordinat pilar jembatan di seberang sungai tanpa perlu membentangkan pita ukur melintasi air.
• Monitoring Deformasi Bendungan atau Terowongan: Membutuhkan akurasi fraksi milimeter untuk membaca pergeseran struktur beton secara periodik.

6. Prosedur Kalibrasi dan Pemeliharaan Preventif

Sebagai instrumen berpresisi mikron dengan optik canggih, baik theodolite maupun total station sangat rentan terhadap benturan mekanis dan perubahan iklim mikro.

• Penyetelan Nivo Kotak dan Nivo Tabung (Leveling): Selalu lakukan centering dan leveling menggunakan sekrup penyetel kaki (foot screws) dan kompensator elektronik (dual-axis tilt sensor) sebelum memulai pengukuran.
• Pencegahan Jamur Lensa (Optics Care): Jangan pernah menyimpan instrumen ke dalam wadah (carrying case) dalam keadaan basah terkena hujan atau embun pagi. Keringkan dengan kain mikrofiber lembut dan simpan di ruangan ber-AC atau lemari khusus (dry cabinet) dengan tingkat kelembapan udara di bawah 50% RH.
• Pemeriksaan Kesalahan Kolimasi (Collimation Error): Lakukan pengujian posisi biasa (face left) dan posisi luar biasa (face right) secara rutin. Selisih sudut pembacaan harus tepat 180° ± toleransi alat.

Jangan mendirikan tripod dan instrumen survey di atas permukaan aspal lunak di bawah terik matahari siang hari tanpa pelindung. Panas matahari yang menyinari satu sisi bodi instrumen (thermal differential) dapat memuai komponen logam internal secara tidak merata, memicu pergeseran gelembung nivo (bubble drift) dan merusak akurasi sudut. Gunakan payung survei (survey umbrella) untuk memayungi alat saat melakukan pengukuran presisi tinggi di area terbuka.

7. Keuntungan Memilih Unit Orisinal Bergaransi Resmi

Instrumen geomatika adalah aset bernilai tinggi bagi kontraktor. Membeli alat dari distributor resmi memastikan investasi Anda terlindungi dalam jangka panjang.

• Sertifikat Kalibrasi Terakreditasi (ISO/IEC 17025): Unit orisinal yang dibeli melalui saluran resmi disertai lembar sertifikat kalibrasi yang sah untuk memenuhi syarat kepatuhan tender (quality assurance).
• Ketersediaan Suku Cadang dan Layanan Servis: Ketersediaan komponen rentan seperti baterai lithium-ion berkapasitas besar, prisma reflektor, tribrach, kabel data, serta teknisi bersertifikat pabrikan untuk perbaikan modul EDM.
• Jaminan Pembaruan Firmware: Pembaruan sistem operasi internal Total Station untuk memastikan kompatibilitas format file dengan versi software CAD terbaru.

Pertanyaan yang Sering Diajukan (FAQ)

1. Apakah Theodolite bisa mengukur jarak sama sekali?

Theodolite tidak dapat mengukur jarak secara langsung seperti Total Station. Namun, theodolite dapat digunakan untuk menghitung jarak secara tidak langsung menggunakan metode takimetri dengan bantuan benang stadia atas dan bawah pada rambu ukur, meskipun akurasi dan jangkauannya terbatas.

2. Apa yang dimaksud dengan Total Station Reflectorless?

Total Station reflectorless adalah instrumen yang dilengkapi laser EDM bertenaga khusus sehingga dapat mengukur jarak langsung ke permukaan benda keras (seperti dinding gedung, tebing tanah, atau kabel listrik) tanpa memerlukan bantuan orang yang memegang prisma reflektor di titik target.

3. Berapa lama interval kalibrasi yang direkomendasikan untuk Total Station dan Theodolite?

Kedua instrumen wajib dikalibrasi ulang minimal setiap 6 hingga 12 bulan sekali di laboratorium kalibrasi alat survey bersertifikasi, atau sesegera mungkin jika alat pernah mengalami guncangan keras, terjatuh, atau berpindah lokasi pengiriman antarpulau.

4. Apakah Total Station Robotic bisa dioperasikan oleh satu orang?

Ya. Robotic Total Station dilengkapi motor penggerak otomatis dan pelacak target (auto-tracking). Instrumen ini dapat melacak pergerakan prisma secara mandiri, sehingga operator dapat berada langsung di titik prisma sambil mengontrol alat dari jarak jauh menggunakan kontroler genggam (data collector).
