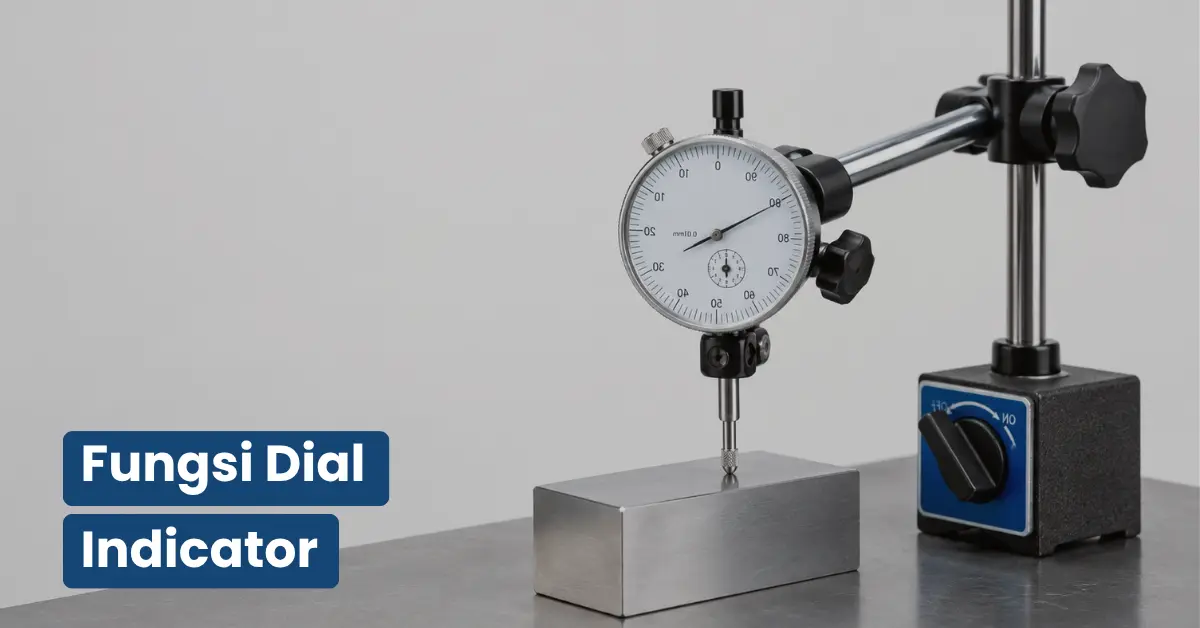

Fungsi Dial Indicator dan Cara Pakainya
Komponen mesin yang terlihat baik-baik saja secara kasat mata belum tentu benar-benar presisi. Poros yang sedikit oleng, permukaan yang tidak sepenuhnya rata, atau posisi benda kerja yang meleset dari titik nol pada mesin CNC, semua penyimpangan kecil ini sulit dideteksi hanya dengan mata telanjang, namun bisa berdampak besar pada kualitas hasil kerja. Di sinilah fungsi dial indicator menjadi sangat penting bagi tukang profesional, kontraktor, dan penggemar DIY yang menangani pekerjaan presisi.
Dial indicator (dial gauge) adalah alat ukur yang dirancang khusus untuk mendeteksi penyimpangan kecil pada suatu permukaan atau pergerakan komponen, dengan tingkat ketelitian yang jauh melampaui kemampuan visual manusia. Alat ini menjadi perangkat wajib di bengkel permesinan, workshop otomotif, hingga industri manufaktur yang menuntut toleransi ketat.
Artikel ini akan membahas prinsip kerja dial indicator, anatomi komponennya, berbagai fungsi dan aplikasi praktisnya di lapangan, jenis-jenis yang tersedia di pasaran, hingga tips penggunaan dan perawatan agar alat tetap akurat dalam jangka panjang.
Apa Itu Dial Indicator dan Prinsip Kerjanya
Dial indicator adalah alat ukur presisi yang bekerja dengan mendeteksi pergerakan linear kecil pada plunger (spindle), lalu mengonversinya menjadi pergerakan jarum melingkar pada dial face melalui mekanisme roda gigi internal (gear train). Prinsip kerja ini memungkinkan dial indicator mendeteksi penyimpangan sekecil 0,01 mm bahkan hingga 0,001 mm pada tipe presisi tinggi.
Berbeda dengan alat ukur dimensi seperti jangka sorong yang mengukur ukuran absolut suatu benda, dial indicator lebih berfungsi sebagai alat pembanding (comparator) untuk mendeteksi perbedaan atau penyimpangan relatif terhadap suatu titik referensi.
Bagian-Bagian Dial Indicator
Memahami komponen dial indicator akan membantu penggunaan alat secara lebih optimal dan tepat sasaran.
Plunger (Spindle)
Batang yang bergerak naik-turun saat bersentuhan dengan permukaan benda kerja. Pergerakan plunger inilah yang menjadi input utama yang dikonversi menjadi pembacaan pada dial face.
Dial Face dan Jarum Penunjuk
Permukaan berskala melingkar yang menampilkan hasil pengukuran, dilengkapi jarum penunjuk yang bergerak sesuai pergerakan plunger. Umumnya satu putaran penuh jarum mewakili 1 mm pergerakan plunger, dengan skala terbagi menjadi 100 garis (setiap garis mewakili 0,01 mm).
Bezel
Cincin luar yang dapat diputar untuk mengatur posisi skala nol sesuai kebutuhan, memungkinkan operator melakukan “zeroing” pada titik referensi tertentu sebelum memulai pengukuran perbandingan.
Lug Back / Mounting
Bagian belakang alat yang digunakan untuk memasang dial indicator pada dudukan (holder atau magnetic base) agar posisi alat stabil selama proses pengukuran berlangsung.
Fungsi Dial Indicator dalam Berbagai Aplikasi
Dial indicator memiliki cakupan aplikasi yang luas, terutama pada pekerjaan yang membutuhkan deteksi penyimpangan presisi tinggi.
Mengukur Kerataan Permukaan (Flatness)
Dial indicator digunakan untuk mengecek apakah suatu permukaan benar-benar rata dengan cara menggerakkan plunger di sepanjang permukaan benda kerja sambil memperhatikan pergerakan jarum. Penyimpangan yang terdeteksi menunjukkan area permukaan yang tidak rata atau bergelombang.
Mengukur Run-Out atau Keolengan Poros
Salah satu fungsi paling umum di bengkel otomotif dan permesinan adalah mendeteksi keolengan (run-out) pada poros yang berputar, seperti crankshaft, poros roda, atau spindle mesin bubut. Caranya dengan menempelkan plunger pada permukaan poros, lalu memutar poros secara perlahan sambil membaca fluktuasi jarum pada dial face.
Setting Titik Nol pada Mesin CNC dan Milling
Sebelum proses permesinan dimulai, dial indicator sering digunakan untuk menentukan titik nol (zero point) benda kerja secara presisi pada mesin CNC atau milling, memastikan posisi benda kerja benar-benar sejajar dengan sumbu mesin sebelum proses pemotongan dilakukan.
Mengecek Toleransi Komponen Mesin
Dial indicator juga digunakan untuk quality control, memastikan komponen hasil produksi berada dalam batas toleransi yang ditentukan, seperti kesejajaran (alignment) antar-komponen atau kerataan dudukan bearing.
Jenis-Jenis Dial Indicator
Dial Indicator Analog
Tipe klasik dengan jarum penunjuk mekanis. Kelebihannya adalah tidak membutuhkan baterai dan konstruksinya cenderung lebih tahan banting, namun pembacaan hasil membutuhkan ketelitian karena harus menghitung jumlah putaran jarum untuk penyimpangan yang lebih dari 1 mm.
Dial Indicator Digital
Menampilkan hasil pengukuran dalam bentuk angka digital pada layar LCD, memudahkan pembacaan dan beberapa tipe dilengkapi fitur data hold atau konversi satuan (mm ke inci) secara instan.
Berdasarkan Rentang Ukur (Travel Range)
Pemilihan rentang ukur (travel range) plunger perlu disesuaikan dengan kebutuhan aplikasi:
- Rentang pendek (0-5 mm) : cocok untuk pengecekan run-out atau toleransi komponen kecil
- Rentang menengah (0-10 mm) : cocok untuk aplikasi umum di bengkel dan workshop
- Rentang panjang (0-25 mm atau lebih) : dibutuhkan untuk pengecekan kerataan permukaan yang lebih luas atau komponen berukuran besar
Cara Menggunakan Dial Indicator dengan Benar
Berikut langkah dasar penggunaan dial indicator agar hasil pengukuran akurat:
- Pasang dial indicator pada dudukan (magnetic base atau holder) yang stabil dan tidak mudah bergeser
- Posisikan plunger tegak lurus terhadap permukaan benda kerja yang akan diukur
- Berikan sedikit tekanan awal (pre-load) pada plunger, biasanya sekitar 1 putaran jarum, agar plunger tetap bersentuhan dengan permukaan meski terjadi penyimpangan negatif
- Putar bezel untuk mengatur posisi jarum ke angka nol sebagai titik referensi awal
- Gerakkan benda kerja atau plunger sesuai kebutuhan pengukuran (misalnya memutar poros untuk cek run-out), lalu baca pergerakan jarum yang menunjukkan besar penyimpangan
Saat memeriksa kondisi poros roda kendaraan yang dicurigai mengalami keolengan, seorang mekanik memasang dial indicator dengan magnetic base pada bagian rangka yang stabil, lalu menempelkan plunger pada permukaan poros. Setelah menentukan titik nol, poros diputar perlahan satu putaran penuh sambil memperhatikan jarum dial indicator. Jika jarum bergerak melebihi toleransi standar pabrikan (misalnya lebih dari 0,05 mm), ini menjadi indikasi kuat bahwa poros perlu diperbaiki atau diganti sebelum menyebabkan getaran berlebih saat kendaraan melaju.
FAQ
1. Apa perbedaan dial indicator dengan jangka sorong?
Dial indicator berfungsi sebagai alat pembanding untuk mendeteksi penyimpangan relatif terhadap titik referensi, sementara jangka sorong mengukur dimensi absolut suatu benda seperti panjang atau diameter.
2. Berapa tingkat ketelitian standar dial indicator?
Dial indicator standar memiliki ketelitian 0,01 mm, meskipun tersedia varian dengan ketelitian lebih tinggi hingga 0,001 mm untuk kebutuhan presisi ekstra.
3. Apakah dial indicator bisa digunakan tanpa magnetic base?
Bisa, menggunakan holder atau dudukan lain yang stabil, namun magnetic base umumnya lebih praktis karena mudah dipindahkan dan dipasang pada permukaan logam datar.
4. Bagaimana cara mengetahui dial indicator sudah tidak akurat?
Lakukan pengecekan dengan menekan plunger secara konsisten pada permukaan referensi yang sama beberapa kali; jika hasil pembacaan tidak konsisten, alat kemungkinan memerlukan kalibrasi ulang atau perbaikan.
5. Apa saja bidang pekerjaan yang paling membutuhkan dial indicator?
Dial indicator banyak digunakan pada bengkel otomotif (cek run-out poros/rotor), permesinan CNC (setting titik nol), serta quality control manufaktur untuk memastikan komponen sesuai toleransi desain.
Kesimpulan
Memahami fungsi dial indicator secara menyeluruh, mulai dari prinsip kerja, aplikasi praktis, hingga teknik penggunaan yang benar akan sangat membantu pekerjaan yang menuntut presisi tinggi, baik di bidang otomotif, permesinan, maupun manufaktur. Alat ini menjadi solusi efektif untuk mendeteksi penyimpangan kecil yang tidak mungkin terlihat hanya dengan mata telanjang, sehingga hasil kerja tetap sesuai standar toleransi yang ditetapkan.
